راهنمای خرید سیستم تریلر بار E-Track: 10 واقعیت کلیدی

پاسخ سریع: قبل از خرید چه چیزی مهمتر است سیستم E-Track

اگر فقط یک چیز از این به یاد داشته باشید راهنمای خرید سیستم e track این را به خاطر بسپارید: ریل فقط به اندازه ضعیف ترین اتصالات، ضعیف ترین نقطه جوش و ضعیف ترین پیچ نصب آن قوی است. سیستم اتصال تریلر باری زنجیره ای از قطعات است که با هم کار می کنند و خریدارانی که فقط روی ریل فولادی تمرکز می کنند در حالی که اتصالات، سخت افزار نصب و پشتی دیوار را نادیده می گیرند، اغلب با یک چیدمان جامد به نظر می رسند اما تحت بار واقعی از کار می افتند.

قبل از خرید، پنج مورد را تأیید کنید: ظرفیت بار نامی در هر نقطه، ضخامت گیج ریل، سازگاری فاصله شیارها با تسمه‌ها و لوازم جانبی موجود، اینکه آیا به نصب دیوار، کف یا سقف نیاز دارید، و اینکه آیا تامین‌کننده می‌تواند در دسترس بودن مداوم لوازم جانبی را پشتیبانی کند. هر تصمیم دیگری در این راهنما بر اساس این پنج ایست بازرسی است.

بخش‌های زیر رتبه‌بندی بار، اندازه‌گذاری، محل نصب، مراحل نصب، ملاحظات مواد و نحوه مبتنی بر مسیر الکترونیکی را بررسی می‌کنند. سیستم اتصال تریلر با جایگزین های L-track مقایسه می شود، بنابراین می توانید بر اساس نحوه استفاده از تریلر به جای فرضیات، تصمیم بگیرید.

درک نحوه عملکرد سیستم باربری E-Track

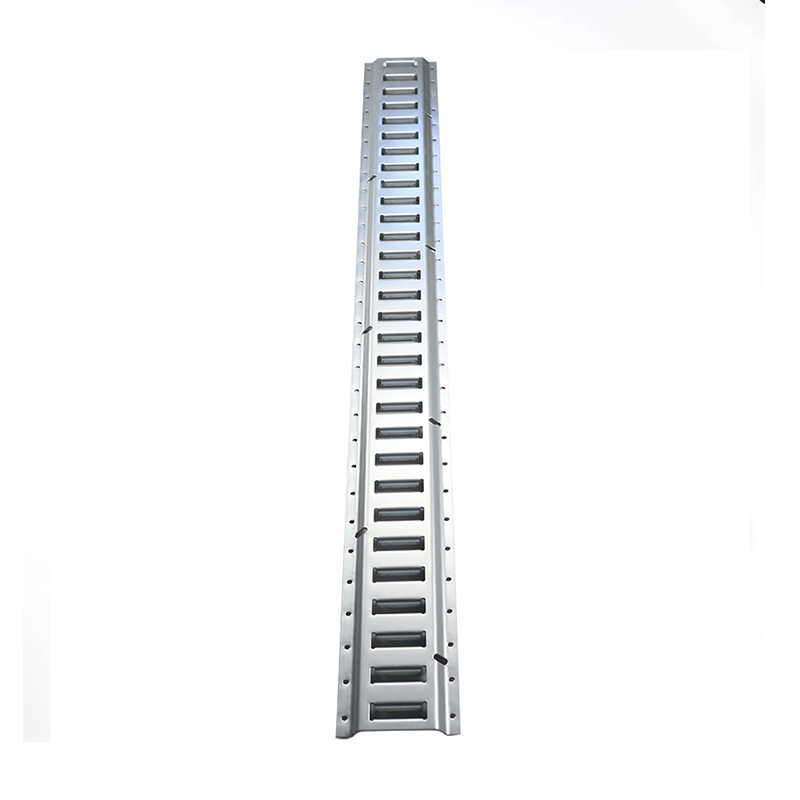

یک سیستم E-Track در اطراف یک ریل فولادی با یک ردیف شکاف های بیضی شکل استاندارد ساخته شده است که در فواصل منظم یک اینچی در طول آن فاصله دارند. شکل بیضی عمدی است. اتصالاتی مانند حلقه های O، گل میخ های تکی، حلقه های D و اتصالات توپ با یک سر بیضی منطبق طراحی شده اند که به داخل شکاف می لغزد و سپس با یک چهارم چرخش در موقعیت خود قفل می شود و نقطه اتصال بدون ابزار را ایجاد می کند که می تواند در هر نقطه از ریل تغییر مکان دهد.

چرا طراحی شکاف بیضی مهم است

از آنجایی که هر شکاف در امتداد ریل یکسان است، اپراتور می‌تواند بدون نیاز به سوراخ کردن سوراخ‌های جدید یا حمل سخت‌افزار اضافی، یک نقطه لنگر را اضافه، حذف یا بلغزد. این همان چیزی است که یک سیستم اتصال تریلر بار واقعی مبتنی بر مسیر الکترونیکی را از لنگرهای حلقه D ثابت که در مکان‌های تعیین‌شده پیچ می‌شوند، جدا می‌کند. انعطاف پذیری برای تغییر مکان نقاط لنگر یکی از دلایل اصلی استانداردسازی ناوگان و شرکت های متحرک در مسیر الکترونیکی به جای نقاط اتصال تک منظوره است.

انواع تریلر رایج که از E-Track استفاده می کنند

E-track اغلب در تریلرهای محصور، تریلرهای کاربردی، تریلرهای متحرک و وسایل نقلیه عمومی حمل بار نشان داده می شود. هر برنامه از استاندارد ریل و اسلات یکسانی استفاده می کند، که بخشی از این است که چرا e-track به یک استاندارد واقعی در صنعت تبدیل تریلر و ون تبدیل شده است تا یک سیستم اختصاصی مرتبط با یک نوع وسیله نقلیه.

تریلرهای محموله محصور که برای حمل تجهیزات یا بار استفاده می شود
تریلرهای کاربردی که وسایل محوطه سازی یا ساخت و ساز را حمل می کنند
تریلرهای متحرک و کامیون های جعبه ای که برای جابجایی خانگی استفاده می شوند
وسایل نقلیه حمل و نقل کالاهای بسته بندی شده یا بسته بندی شده

راهنمای خرید عوامل اصلی در هر سیستم E-Track

هنگام مقایسه گزینه‌ها، بیشتر خریداران تعداد انگشت شماری از عوامل را در نظر می‌گیرند، فقط در ترتیب‌های مختلف بسته به نحوه استفاده از تریلر. نمودار زیر رتبه‌بندی اولویت کلی را نشان می‌دهد که خریداران ناوگان و سازندگان تریلر هنگام امتیازدهی به راه‌اندازی مسیر الکترونیکی در مقیاس ده امتیازی در بین معیارهایی که بیشترین اهمیت را در حمل و نقل روزانه محموله دارند، استفاده می‌کنند.

امتیاز دهی اولویت خریدار، مقیاس ده امتیازی، بر اساس معیارهای رایج خرید ناوگان تریلر.

ظرفیت بار و کیفیت فولاد ریل به طور مداوم بالاترین رتبه را دارند زیرا تعیین می کنند که آیا سیستم به جای استفاده از چند بار اول، در چرخه های بارگیری مکرر زنده می ماند یا خیر. سازگاری لوازم جانبی در رتبه‌های بسیار کمی قرار دارد، زیرا ریلی که نمی‌تواند طیف وسیعی از اتصالات را بپذیرد، نحوه استفاده از تریلر را در طول عمر آن محدود می‌کند.

ظرفیت بار E-Track توضیح داده شده است

ظرفیت نامی در هر نقطه اتصال بیان می شود، نه در هر ریل، و این بستگی به نوع اتصال، گیج ریل و نحوه زاویه بار در برابر ریل دارد. سازندگان معمولاً برای یک اتصال که در یک کشش مستقیم استفاده می‌شود، رتبه‌بندی هر نقطه را در محدوده تقریباً 1667 پوند ارجاع می‌دهند، زمانی که بار در یک بخش تقویت‌شده یا چندین نقطه با هم کار می‌کنند، به سمت یک درجه سنگین‌تر افزایش می‌یابد، با بسیاری از ریل‌های درجه صنعتی که تا سقف را پشتیبانی می‌کنند. 5000 پوند در هر نقطه نصب هنگامی که به درستی در پشتی محکم نصب شده است.

معمولاً ارقام مرجع صنعت برای مسیرهای الکترونیکی فولادی استاندارد که در هر نقطه اتصال رتبه بندی شده است.

چرا ظرفیت دنیای واقعی می تواند کمتر باشد؟

این ارقام فرض می کنند که ریل به اسکلت جامد یا گل میخ های دیواری پشت تخته سه لا پیچ شده است. ریلی که روی پوست نازک آلومینیومی با پیچ‌های کوتاه نصب شده است، بدون در نظر گرفتن گیج فولادی که روی خود ریل چاپ شده است، به رقم نامی خود نمی‌رسد. خریداران باید اعداد ظرفیت منتشر شده را به‌عنوان سقف راه‌آهن نصب شده به درستی در نظر بگیرند، نه تضمینی برای هر روش نصب.

مرجع تقریبی بار بر اساس شرایط اتصال و نصب
وضعیت نصب	رتبه بندی معمولی	بهترین مناسب برای
فقط ورق فلز	رتبه بندی کاهش یافته است	کالاهای سبک داخلی
دیوار پشت تخته سه لا	رتبه بندی استاندارد	تریلرهای باری عمومی
عضو قاب فولادی	ظرفیت نامی کامل	حمل و نقل تجهیزات سنگین

یک تریلر واقعاً به چند امتیاز E-Track نیاز دارد

یک تریلر کوتاه با دو یا سه نقطه محکم می‌تواند برای محموله‌های سبک کافی باشد، اما تریلرهای طولانی‌تر که چندین اقلام را حمل می‌کنند، به نقاط لنگر توزیع‌شده بیشتری نیاز دارند تا از جابجایی دنده در حین پیچ‌ها و ترمز جلوگیری کنند. نمودار خطی زیر یک دستورالعمل برنامه ریزی کلی برای تعداد نقاط اتصال توصیه شده نسبت به طول تریلر را نشان می دهد که هنگام تعیین محدوده طرح ریل قبل از شروع نصب مفید است.

مرجع برنامه ریزی عمومی برای حداقل نقاط اتصال توصیه شده با افزایش طول تریلر.

این اعداد به جای یک قاعده ثابت، یک طبقه برنامه ریزی را نشان می دهند، زیرا وزن محموله، شکل و ارتفاع انباشته همگی تعداد نقاط لنگر مورد نیاز یک بار خاص را تغییر می دهند. محموله های سنگین به شکل عجیب و غریب یا بالا معمولاً بدون توجه به طول تریلر به امتیاز اضافی نیاز دارند.

E-Track در مقابل L-Track: انتخاب سیستم اتصال مناسب تریلر

مسیر L یک سیستم ریلی مرتبط با شکاف L شکل است تا بیضی، و به طور کلی با محموله های هوایی و حمل و نقل تخصصی که در آن اتصالات نیاز به مقاومت در برابر کشش از زوایای وسیع تری دارند، مرتبط است. برای اکثر برنامه های کاربردی تریلر باری، مسیر الکترونیکی کاربردی تر است سیستم اتصال تریلر انتخاب به دلیل در دسترس بودن لوازم جانبی گسترده تر و طراحی ساده تر بدون ابزار.

مقایسه تحریریه، ناحیه آبی نشان دهنده مسیر الکترونیکی، ناحیه نارنجی نشان دهنده مسیر L، مقیاس ده نقطه ای است.

وقتی L-Track هنوز معنا دارد

اتصالات L-Track در جهات بیشتری در امتداد شکاف قفل می‌شوند، که برای محموله‌هایی که در زوایای تند کشیده می‌شوند مفید است، اما این با در دسترس بودن لوازم جانبی باریک‌تر و به طور کلی پیچیدگی نصب بالاتر همراه است. برای تریلرهای بسته با اهداف عمومی و تریلرهای کاربردی، سیستم‌های مبتنی بر مسیر الکترونیکی گزینه‌ای در دسترس‌تر برای اکثر خریدارانی هستند که در مورد راهنمای خرید سیستم e track قبل از تصمیم گیری برای خرید

اندازه ها و ابعاد استاندارد E-Track

عرض ریل تقریباً در تمام محصولات e-track در دو اینچ استاندارد شده است، این چیزی است که به اتصالات از دوره های تولید مختلف اجازه می دهد تا با یکدیگر سازگار بمانند. با این حال، طول معمولاً با افزایش ثابت فروخته می شود یا بسته به ابعاد داخلی تریلر به سفارش سفارشی بریده می شود.

طول و مشخصات راه آهن مشترک الکترونیکی برای کاربردهای تریلر
طول ریل	فاصله اسلات	عرض ریل	سنج معمولی
2 فوت	1 اینچ	2 اینچ	گیج 12 تا 16
4 فوت	1 اینچ	2 اینچ	گیج 12 تا 16
8 فوت	1 اینچ	2 اینچ	گیج 12 تا 16
10 فوت	1 اینچ	2 اینچ	گیج 12 تا 16
برش سفارشی	1 اینچ	2 اینچ	گیج 10 تا 16

خریدارانی که یک سیستم مسیر تریلر کاملا محصور را تجهیز می‌کنند، اغلب طول ریل، بخش‌های افقی طولانی در امتداد دیوارهای جانبی و افت‌های عمودی کوتاه‌تر در نزدیکی درها و گوشه‌ها را مخلوط می‌کنند، بنابراین اندازه‌گیری طول واقعی دیوار قابل استفاده قبل از سفارش، از هدر رفتن مواد و فاصله ناهموار لنگر جلوگیری می‌کند.

محل نصب ریل E-Track در تریلر بار

قرارگیری بر میزان قابل استفاده بودن ریل در عملکرد روزانه تأثیر می گذارد. ریل های دیواری که معمولاً در دو ارتفاع در امتداد دیوارهای جانبی نصب می شوند، محموله های انباشته را بر اساس تسمه ایمن می کنند. ریل های نصب شده روی زمین، بارها و تجهیزات سنگین تری را که در پالت قرار گرفته اند را با چرخ یا پا حمل می کنند. ریل های نصب شده روی سقف کمتر رایج هستند اما برای ایمن سازی بالای اقلام بلند یا سبک استفاده می شوند.

نمای ایزومتریک ساده شده از قرارگیری راه آهن معمولی دیوار، کف و سقف در یک تریلر محصور.

انتخاب بین قرارگیری دیوار و کف

یک تریلر که عمدتاً برای کالاهای بسته بندی شده و اثاثیه جابجایی استفاده می شود از ریل های دیواری در ارتفاع تقریباً کمر و شانه بیشترین سود را می برد، زیرا بیشتر تسمه ها به صورت افقی در روی اقلام روی هم قرار می گیرند. تریلر که به طور منظم تجهیزات یا ماشین آلات را حمل می کند از ریل های روی زمین سود بیشتری می برد، زیرا نقاط لنگر پایین تسمه ها را به مرکز ثقل کالا نزدیک تر می کند و جابجایی را در طول حمل و نقل کاهش می دهد.

نحوه نصب E-Track در یک تریلر بسته

کیفیت نصب تعیین می کند که آیا رتبه بندی بار منتشر شده در عمل اعمال می شود یا خیر. مراحل زیر یک ترتیب استاندارد نصب روی دیوار را نشان می دهد.

ناودانی های دیواری یا اعضای قاب را در پشت پوسته تریلر با استفاده از گل میخ یاب یا پانل بازرسی داخلی قرار دهید.
موقعیت ریل را در یک ارتفاع ثابت علامت گذاری کنید و سطح ریل را در تمام طول آن حفظ کنید.
در هر شکاف نصب روی ریل، سوراخ‌هایی را از قبل دریل کنید، به اندازه‌ای که با بست مورد استفاده مطابقت داشته باشد.
ریل را با استفاده از پیچ و مهره یا پیچ های سنگین به اندازه کافی ببندید تا به طور کامل با گل میخ یا عضو قاب درگیر شود.
بررسی کنید که هر نقطه نصب کاملاً محکم باشد و ریل هنگام کشیدن با دست خم نشود.
اتصالات را در چندین شکاف در امتداد ریل آزمایش کنید تا عمل وارد کردن و قفل کردن صاف را تأیید کنید.

برای یک سیستم مسیر تریلر کاملا محصور که چندین دیوار را پوشش می‌دهد، کار از جلو به عقب در یک مسیر پیوسته، ارتفاع ریل را ثابت نگه می‌دارد و از فاصله ناهمواری که هنگام نصب قطعات جداگانه در طول زمان رخ می‌دهد، جلوگیری می‌کند.

مواد ریل و مقاومت در برابر خوردگی

گیج فولادی ریلی هم بر ظرفیت نامی و هم دوام طولانی مدت تأثیر می گذارد، به ویژه در تریلرهایی که در معرض نمک جاده، رطوبت، یا ذخیره سازی در فضای باز قرار دارند. فولاد گیج ضخیم تر در برابر تغییر شکل تحت بارگذاری مکرر مقاومت می کند و رزوه های بست را با اطمینان بیشتری در طول سال ها استفاده نگه می دارد.

رتبه بندی استحکام نسبی توسط گیج فولادی، مقیاس ده نقطه ای، گیج ضخیم تر که با عدد کمتر نشان داده شده است.

ملاحظات پوشش و پایان

فراتر از ضخامت گیج خام، روکش سطح تعیین می کند که ریل تا چه اندازه در برابر زنگ زدگی سطح در شرایط مرطوب یا ساحلی مقاومت می کند. روکش‌های پودری و پوشش‌دهی‌شده با روی معمولاً در ریل‌های راه آهن مقاوم در برابر خوردگی استفاده می‌شوند، زیرا بدون تغییر تلورانس‌های ابعادی که اتصالات برای قفل کردن مناسب به آن وابسته هستند، یک مانع محافظ اضافه می‌کنند.

لوازم جانبی و اتصالات سازگار E-Track

ارزش ریل e-track عمدتاً از طیف اتصالاتی که می پذیرد ناشی می شود. یک سیستم ردیاب سنگین و مجهز باید انواع لوازم جانبی زیر را بدون نیاز به ابزاری برای نصب یا حذف پشتیبانی کند.

لوازم جانبی رایج e-track و عملکرد اصلی آنها در سیستم اتصال تریلر باری
لوازم جانبی	عملکرد اولیه	روش نصب
اتصالات اورینگ	نقطه لنگر تسمه عمومی	به شکاف بیضی شکل می‌چسبد
اتصالات گل میخ تکی	اتصال بند ضامن دار	به شکاف بیضی شکل می‌چسبد
اتصالات حلقه D	اتصال زنجیر و زنجیر	به شکاف بیضی شکل می‌چسبد
اتصال توپ	اتصال سریع بند	به شکاف بیضی شکل می‌چسبد
اتصالات الکترونیکی فنری	لنگر قابل تنظیم بدون ابزار	به شکاف بیضی شکل می‌چسبد
نوار جداکننده آهنگ	بخش های بار را جدا می کند	دهانه بین دو ریل

با اتصالات چرخشی 360 درجه تسمه ها را می توان به گونه ای زاویه داد که با جهت کشش واقعی بار مطابقت داشته باشد به جای اینکه مجبور شوند به یک هندسه ثابت وارد شوند، که باعث کاهش سایش روی تار بند و خود اتصال در استفاده مکرر می شود.

انتخاب یک سازنده سیستم E-Track قابل اعتماد

از آنجایی که e-track یک استاندارد صنعتی مشترک است، سازگاری بین برندها به طور کلی قوی است، اما ضخامت ریل، کیفیت پوشش و تحمل اتصالات همچنان بین تولیدکننده سیستم e-track و بعدی متفاوت است. خریدارانی که در حجم، چه برای بهسازی ناوگان و چه برای خطوط تولید تریلر جدید، تامین کننده را بر اساس ظرفیت تولید، سازگاری بین دسته‌ها و توانایی پشتیبانی از درخواست‌های سیستم مسیر الکترونیکی سفارشی برای طول‌های ریل غیر استاندارد یا پیکربندی‌های نصب ارزیابی می‌کنند.

Ningbo Force Auto Parts Co., Ltd. از یک مرکز تولید کوچکتر در سال 2008 به یک پایگاه تولیدی مدرن بزرگتر تبدیل شده است که سالانه میلیون ها قطعه تولید می کند، تسمه های اتصال، سخت افزار، تسمه های بالابر و قطعات ایمن تریلر مربوطه را در کنار ریل و اتصالات مسیر الکترونیکی تولید می کند. این شرکت به‌عنوان یک تامین‌کننده مسیر الکترونیکی که به بخش‌های حمل‌ونقل، کشاورزی، ساخت‌وساز و انرژی خدمت می‌کند، با شرکای OEM و ODM به دنبال یک منبع سیستم ردیابی الکترونیکی عمده‌فروشی است که می‌تواند با نیازهای تولید به‌جای یک سفارش دسته‌ای کوچک مقیاس‌پذیر باشد.

سوالاتی که باید از هر تامین کننده ای بپرسید

آیا می توان ریل را به طول دقیقی که یک پروژه نیاز دارد عرضه کرد
آیا تحمل مناسب در سراسر دوره های تولید سازگار است
چه گزینه‌های گیج برای موارد استفاده سبک‌تر در مقابل سنگین‌تر موجود است
آیا تامین‌کننده می‌تواند از ذخیره‌سازی مداوم لوازم جانبی پشتیبانی کند، نه فقط یک سفارش اولیه

سوالات متداول

سیستم E-Track چیست؟

سیستم E-Track یک ریل فولادی با شکاف‌های بیضی شکل با فاصله یکسان است که اتصالات بدون ابزار را می‌پذیرد و برای ایجاد نقاط لنگر انعطاف‌پذیر و قابل تغییر در داخل یک تریلر باری یا وسیله نقلیه استفاده می‌شود.

E-Track برای چه مواردی در تریلرها استفاده می شود

برای ایمن کردن محموله در تریلرهای محصور، تریلرهای شهری، تریلرهای متحرک و وسایل نقلیه حمل و نقل عمومی با دادن تسمه ها، قلاب ها و تقسیم کننده ها یک نقطه اتصال محکم و متحرک استفاده می شود.

سیستم باربری E-Track چگونه کار می کند

اتصالات با سر بیضی شکل به هر شکافی در امتداد ریل می‌لغزند و با یک چهارم چرخش در جای خود قفل می‌شوند و به اپراتورها اجازه می‌دهند نقاط لنگر را در هر نقطه از ریل بدون حفاری سوراخ‌های جدید تغییر دهند.

چگونه E-Track را در یک تریلر بسته نصب کنید؟

ریل با استفاده از سوراخ‌های پیلوت از پیش حفاری شده و پیچ‌ها یا پیچ‌هایی با اندازه مناسب به گل میخ‌های دیواری یا اعضای قاب بسته می‌شود و سطح ریل را در تمام طول آن برای درگیری یکنواخت نگه می‌دارد.

E-Track در کجا باید در تریلر باری نصب شود

مکان‌های متداول شامل دیوارهای جانبی در ارتفاع کمر و شانه برای محموله‌های عمومی، سطح کف برای تجهیزات سنگین‌تر و گاهاً سقف نصب شده برای وسایل بلند یا سبک است.

آیا می توان E-Track را روی دیوارهای تریلر نصب کرد

بله، نصب مسیر الکترونیکی عمودی و افقی روی دیوار یکی از رایج‌ترین پیکربندی‌ها است، مشروط بر اینکه ریل به جای پوسته نازک به تنهایی به پشتی محکم بسته شود.

وزن E-Track چقدر می تواند تحمل کند

ظرفیت به روش اتصال و نصب بستگی دارد، با درجه بندی های تک نقطه ای معمولاً در حدود 1667 پوند و چند نقطه، مقاطع تقویت شده مناسب تا حدود 5000 پوند در هر نقطه.

چه اندازه E-Track برای تریلر خود نیاز دارم

عرض ریل در دو اینچ استاندارد شده است، بنابراین تصمیم اصلی برای اندازه گیری طول است که باید با فضای قابل استفاده دیوار یا کف اندازه گیری شود و در طول های برش استاندارد یا سفارشی سفارش داده شود.

تفاوت بین E-Track و L-Track چیست؟

E-track از یک شکاف بیضی شکل استفاده می کند و عموماً لوازم جانبی گسترده تری را ارائه می دهد، در حالی که L-track از یک شیار L شکل استفاده می کند که می تواند در برابر کشش از زوایای بیشتری مقاومت کند اما گزینه های جانبی باریک تری دارد.

از کجا می توانم سیستم های E-Track را به صورت عمده بخرم

منبع یابی سیستم مسیر الکترونیکی عمده فروشی معمولاً مستقیماً از طریق یک سازنده مسیر الکترونیکی انجام می شود که از سفارشات OEM یا ODM پشتیبانی می کند و می تواند تولید ریل و لوازم جانبی را به حجم پروژه کاهش دهد.
